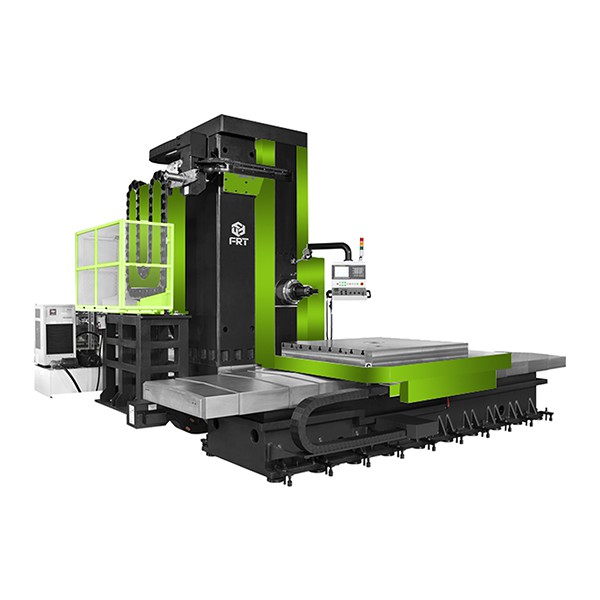

Centro de Soldição e Milling Horizontal
DESCRIÇÃO DO PRODUTO

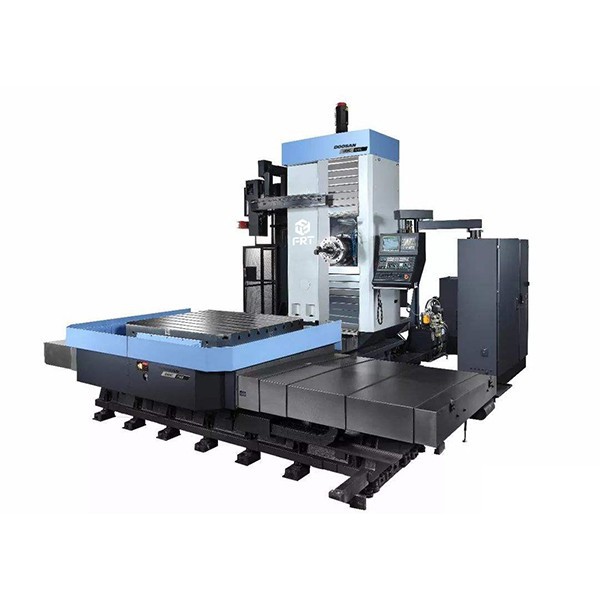

Um centro horizontal de chato e moagem é um tipo de máquina -ferramenta que combina os recursos das operações de chato e moagem em uma única máquina. É usado para usinar peças grandes e pesadas com alta precisão e eficiência. O centro horizontal de chato e moagem possui uma orientação horizontal do fuso, onde o eixo é montado paralelo à mesa de trabalho. A máquina normalmente consiste em uma cama ou base, uma coluna móvel, uma mesa de trabalho e um eixo.
Parâmetros técnicos
| Especificação técnica | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Viagem | ||||
| Viagem de mesa de trabalho (x/y/z) | mm | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Distância da superfície do eixo até a mesa de trabalho | mm | 0-1500 | 0-1600 | 0-1800 |
| Rail -guia | Dois trilhos -guia lineares, um trilho endurecido | |||
| Tabela de trabalho | ||||
| Tamanho da tabela | mm | 1400x1400 | 1600x1600 | 1800x1800 |
| A capacidade de carga máxima da tabela de trabalho | T | 10 | 12 | 16 |
| Fuso | ||||
| O cíper do eixo (diâmetro da manga do modelo) | BT50 | BT50 | BT50 | |
| A dimensão do eixo | mm | 110 | 130 | 160 |
| A energia motora do eixo | KW | 22 | 35 | 45 |
| Velocidade do eixo | RPM | 2000 | 2000 | 2000 |
| Precisão | ||||
| Posição de precisão | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Precisão de posição repetida | mm | ±0.01 | ±0.01 | ±0.01 |
| Tamanho | ||||
| Peso líquido | T | 65 | 95 | 105 |
Configuração padrão
1, função padrão do sistema de controle CNC
2, sistema de temperatura constante do eixo
3, dispositivo de desligamento automático
4, sistema de unidade hidráulica.
5, unidade de fluido de corte
6, sistema de lubrificação automática
7, luz de aviso de três cores
8, iluminação de trabalho
9, caixa de controle da roda manual
10, interface rs -232
11, configuração do trocador de calor
12, removedor de chips e balde de chip
13, parafusos de fundação e almofadas de ajuste de nível.
14, manual de operação do controlador e diagrama de circuito
15, Manual de operação de Segurança Mecânica
16, tabela de teste de precisão
17, proteção de respingos e porta manual
18, um conjunto de ferramentas de ajuste mecânico
Opcional
☆ Sistema CNC Simens/ Mitsubishi/ Fanuc/ KND
☆ Cada dispositivo de grade de eixo
☆ Revista de disco/ revista Chain
☆ Saída de água central do fuso 2-7 MPA
☆ 12000-15000 eixo mecânico
☆ Função de quatro eixos
☆ Cabeça de moagem em ângulo reto
Tipos de orifícios
Existem muitos tipos de orifícios que podem ser processados em máquinas de perfuração horizontal. Aqui estão alguns tipos típicos de orifícios e cenários de aplicação.
1. Buraco cego
Buraco cego refere -se a um buraco que para de perfurar depois de atingir uma certa profundidade. A máquina de perfuração horizontal pode processar com precisão esse orifício.
2. Através do buraco
Um buraco a toda refere -se a um buraco que passa pela peça de trabalho. A máquina de perfuração horizontal pode processar através de orifícios com diâmetros maiores e comprimentos mais longos.
3. Buraco cônico
Um orifício cônico refere -se a um buraco com diferentes tamanhos de abertura. A máquina de perfuração horizontal pode processar orifícios cônicos com reduções menores (como dentro de 1:30).
4 orifícios com superfícies lisas
Máquinas de perfuração horizontal podem produzir orifícios com superfícies suaves.
