Precisão de indexação da tabela rotativa CNC e seus fatores de influência

A precisão da indexação é uma medida da precisão doTabela rotativa do CNC(a precision machine tool accessory for multi-axis machining) in achieving a specified angle positioning during the rotation process. It indicates the deviation between the actual rotation angle of the turntable and the theoretical target angle, usually in "seconds (")" (1 degree=3600 seconds).

Manifestação específica de precisão

Precisão de indexação única: a diferença entre o ângulo real e o ângulo teórico quando a plataforma giratória gira de uma posição de ângulo especificada para outra .

Repita a precisão da indexação: o desvio máximo do ângulo real a cada vez que a plataforma giratória gira para a mesma posição de ângulo várias vezes .

Precisão da indexação cumulativa: o desvio total cumulativo de cada posição de indexação após a plataforma giratória completar um círculo (360 graus) de indexação .

Componentes principais que afetam a precisão da indexação

Sistema de transmissão: como a precisão do processamento e a depuração de montagem de engrenagens de minhocas e pares de engrenagens .

Codificador: a resolução do dispositivo de feedback do ângulo (como o número de pulsos por revolução) .

Servo Motor: A resposta dinâmica e precisão do controle do sistema de acionamento .

Estrutura mecânica: a rigidez e o desgaste dos trilhos e rolamentos guia da plataforma giratória .

A precisão da indexação é o principal indicador de desempenho das tabelas rotativas do CNC, que afeta diretamente os seguintes aspectos principais:

1. precisão do processamento da peça de trabalho e qualidade da superfície

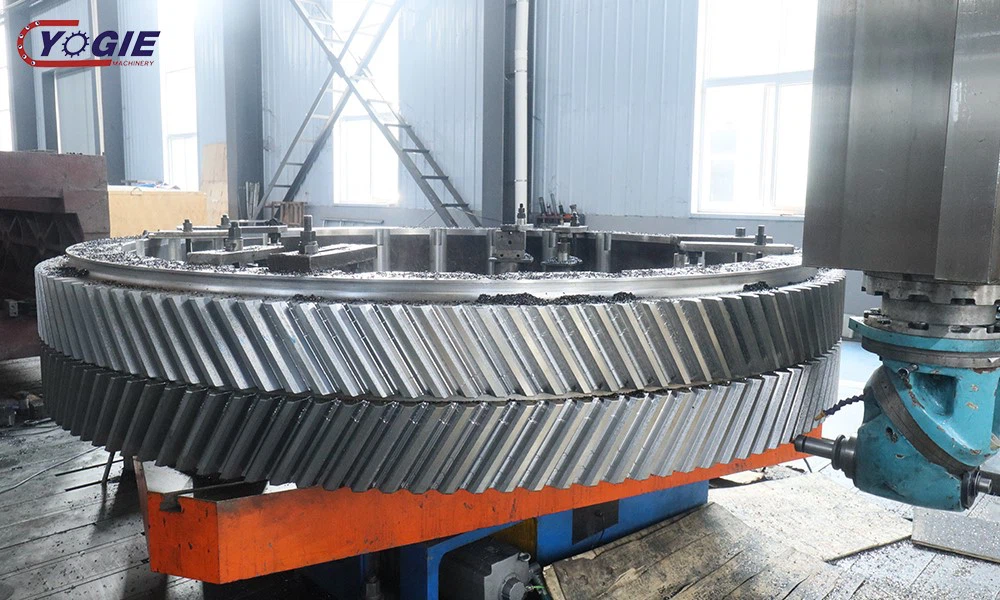

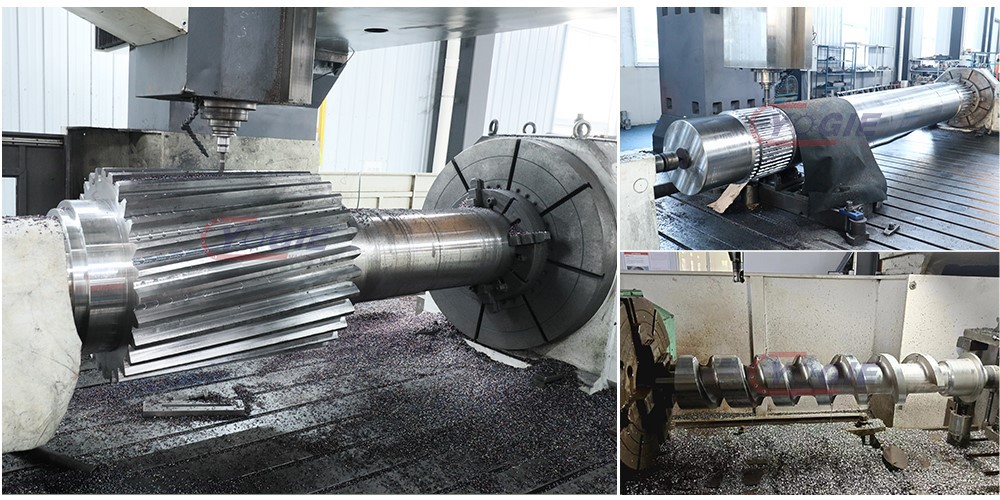

Processamento de Polyedron: Para peças complexas, como engrenagens e impulsores, a forma de formato de dente e a precisão do ângulo, o erro de indexação levará a tom de dente irregular e malha ruim .

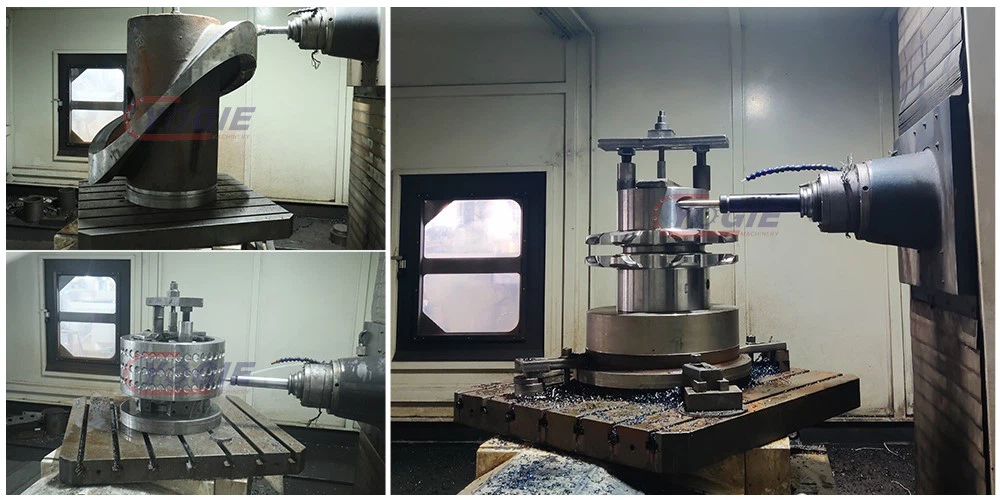

Processamento da superfície curva: No processamento de ligação de cinco eixos, o erro de indexação da tabela rotativa fará com que o perfil da superfície se desvie do valor do projeto, afetando a precisão de correspondência de peças (como lâminas de motor de aeronaves) .

A rugosidade da superfície: a indexação instável pode causar flutuações na trajetória de corte da ferramenta, resultando em vibração ou rebarbas .

2. eficiência de processamento e estabilidade do equipamento

Ritmo de produção: a indexação de alta precisão pode reduzir o retrabalho ou sucata causados ​​por erros e melhorar a eficiência da produção em massa .

Vida do equipamento: a indexação de baixa precisão pode causar sobrecarga ou desgaste anormal dos componentes de transmissão (como impacto na engrenagem de worms), reduzindo a vida útil da tabela rotativa .

3. Adaptabilidade dos cenários de aplicativos

4. Capacidade de integração de linhas de produção automatizadas

Link de múltiplos processos: No sistema de fabricação flexível (FMS), a precisão da indexação da plataforma giratória determina a consistência do posicionamento da peça de trabalho entre diferentes processos, afetando a confiabilidade de processos como alteração automatizada de ferramentas e detecção on-line .

Controle inteligente: a indexação de alta precisão combinada com o algoritmo de compensação do sistema CNC (como compensação de erro de afinação e compensação de liberação reversa) pode obter uma lógica de processo mais complexa (como o processamento de fios em espiral) .

5. Custo e barreiras técnicas

Custo de fabricação: as toca-discos de alta precisão (como erro de indexação menor ou igual a 5 ″) requerem engrenagens de aterramento de precisão, réguas de grade e outros componentes, e o custo é 2 ~ 5 vezes o das toca-discos comuns .

Barreiras técnicas: a melhoria da precisão da indexação depende da tecnologia de fabricação de precisão (como moagem, processo de montagem) e pesquisa e desenvolvimento de sistemas de controle, que é um critério importante para medir a força técnica dos fabricantes de metralhadoras .

Otimização de hardware: use worm de pitch duplo (redução de folga de malha) e acionamento direto do motor linear (elimine o erro da cadeia de transmissão) .

Compensação de software: Através da tabela de mapeamento de erros do sistema CNC, o desvio de indexação é corrigido em tempo real (como gerar arquivos de remuneração após a detecção do interferômetro de laser Renishaw) .

Controle constante de temperatura: No ambiente de usinagem de precisão, a flutuação da temperatura é controlada como menor ou igual a 1 grau para reduzir a influência da deformação térmica na precisão da indexação .

A precisão da indexação da plataforma giratória do CNC é o fator-chave que determina a qualidade da usinagem de precisão . O valor da "linha de vida" não apenas reflete o nível técnico do equipamento, mas também está diretamente relacionado aos recursos de processo dos campos de altura (como os atuais e semicutores) {21 {não são os aplicativos de renda dos campos de altitude (como os relatórios e os semicutores), como os aplicativos de renda (não são os que serem reais, como os aplicativos de renda (como os atuais e semicutores). Requisitos de precisão das peças e manter o desempenho do equipamento através da calibração de precisão contínua (como teste a laser uma vez por ano) .
