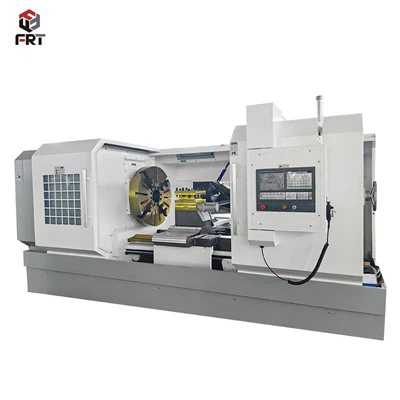

Máquina de torno CNC de cama plana







Um torno CNC de base plana é um tipo de torno de controle numérico computadorizado (CNC) onde a base é horizontal, fornecendo uma superfície plana para a peça de trabalho descansar. Em contraste, os tornos CNC tradicionais geralmente têm uma base inclinada ou inclinada.







Item	CK6180
Diâmetro máximo de giro na cama (mm)	800
Diâmetro máximo de giro do palete na direção X-(mm)	500
Comprimento máximo da peça (mm)	1000/1500/2000/3000
Comprimento da grade da cama (mm)	600
Carga máxima da peça(T)	3T
Forma de rotação do fuso
Faixa de velocidade do fuso (rpm)	25-800
Estrutura final do fuso	C11 ou D11
Através do-furo do fuso (mm)	105
Conicidade da extremidade frontal do furo do fuso	Métrica 120,1:20
Curso máximo do porta-ferramenta (mm)	X:550
Especificações do parafuso do rolo	X3205/5010-6310
Velocidade de movimento (mm/min)	X:6000/Z:10000
Precisão de posicionamento (mm)	X:0.02/Z:0.03
Precisão de reposicionamento (mm)	X:0.075/Z:0.01
Precisão de usinagem da peça	IT6-IT7
Rugosidade da superfície da peça	Ra1.6
Diâmetro da manga do cabeçote móvel (mm)	100
Curso da manga do cabeçote móvel (mm)	250
Especificação do furo cônico da manga-da cauda	MT6 ou MT5
Tamanho da seção do cortador (mm)	32*32
Dimensões da máquina (mm)	3700*1820*1780
Peso total (kg)	Aproximadamente 4500/5000/5500/6500





A base é a base horizontal do torno, proporcionando suporte e rigidez para toda a máquina-ferramenta. Componentes como caixa do fuso, cabeçote móvel e porta-ferramentas são instalados nele. A caixa do fuso está equipada com um fuso, caixa de engrenagens e motor, que são usados ​​para girar a peça de trabalho na velocidade necessária. O fuso suporta e aciona diretamente a peça de trabalho para girar. O contraponto suporta a outra extremidade da peça de trabalho para garantir um processamento estável. O porta-ferramentas é usado para fixar a ferramenta de corte e ajustar sua posição de processamento. O painel de controle fornece uma interface para programação e operação para obter controle preciso da máquina-ferramenta.





Os tornos CNC de base plana são usados ​​para uma variedade de operações de usinagem, incluindo:



Virando:As operações de torneamento envolvem a remoção de material de uma peça rotativa para criar peças cilíndricas.



Enfrentando:Faceamento é o processo de corte de uma superfície plana perpendicular ao eixo de rotação da peça de trabalho.



Tedioso:As operações de mandrilamento são usadas para ampliar furos existentes em uma peça de trabalho.



Rosqueamento:Rosqueamento envolve o corte de roscas na superfície externa ou interna de uma peça cilíndrica.



Torneamento cônico:Torneamento cônico é o processo de corte de uma forma cônica em uma peça de trabalho.



Os tornos CNC de base plana são comumente usados ​​em indústrias como automotiva, aeroespacial e de manufatura para a produção de componentes de precisão, como eixos, buchas e acessórios.





Ao escolher um torno CNC de base plana, você deve primeiro prestar atenção à estrutura da base e ao sistema de fuso, que determinam diretamente a rigidez, precisão de processamento e estabilidade da máquina-ferramenta; em segundo lugar, considere os parâmetros da faixa de processamento, incluindo o diâmetro máximo de processamento, comprimento e altura central, que determinam o tamanho da peça que você pode manusear; por fim, você deve considerar a largura e a capacidade de carga-dos trilhos-guia antes de fazer uma seleção. Outras considerações incluem a faixa de velocidade do fuso (afetando a eficiência e a qualidade da superfície), o diâmetro do furo do fuso (determinando o rendimento da barra), o tipo de sistema de controle (manual/semi{2}}automático/CNC) e o estilo do porta-ferramenta (quadrado, hexagonal, etc.).
