Centro de usinagem de pórtico CNC
As fresadoras CNC encontram aplicações em vários setores, incluindo automotivo, aeroespacial, eletrônico e prototipagem.
Descrição dos produtos

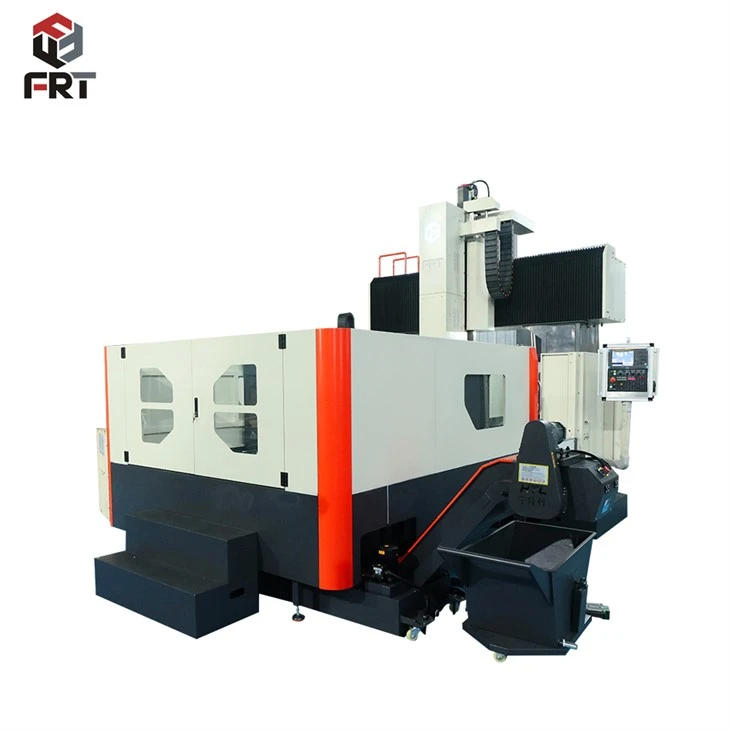

Um centro de usinagem de pórtico CNC é um dispositivo de usinagem CNC de alto-desempenho baseado em uma estrutura de estrutura-estilo pórtico. Ele consiste principalmente em componentes principais, como viga transversal, coluna, mesa de trabalho e caixa de fuso.
Ele pode realizar operações de usinagem complexas, como fresamento, mandrilamento, furação e rosqueamento. Possui uma grande faixa de deslocamento, forte rigidez e alta precisão de usinagem. É adequado para usinar superfícies planas, superfícies curvas e contornos complexos em peças grandes ou pesadas, como moldes, bases de máquinas-ferramentas e componentes de máquinas de construção.
O sistema CNC controla a ligação de todos os eixos, permitindo usinagem estável e eficiente de peças de grande-escala e alta{0}}precisão. É amplamente utilizado nas indústrias aeroespacial, automotiva e de máquinas pesadas.
ESTRUTURA PRINCIPAL
Os parafusos-grandes dos componentes do centro de usinagem do pórtico CNC usam medidores de fio de alta-precisão para garantir a estabilidade e a precisão do posicionamento da transmissão, reduzir o atrito, prolongar a vida útil e atender às necessidades de processamento-pesado.
A estrutura integrada de separação de água-óleo-integrada usa o princípio da separação física para separar de forma rápida e eficiente impurezas e óleo residual no fluido de corte, garantindo a limpeza do fluido de corte e aumentando a vida útil.
A estrutura de remoção de cavacos usa uma máquina de remoção de cavacos em espiral ou placa de corrente, combinada com um design de canal inclinado, que pode coletar e descarregar rapidamente cavacos de ferro para evitar que o acúmulo de cavacos afete a precisão do processamento. Ao mesmo tempo, é conveniente para limpeza e manutenção para garantir a operação contínua e estável do equipamento de processamento do pórtico.
componentes principais
Os principais componentes do centro de usinagem CNC Gantry são feitos de ferro fundido HT300 de alta-qualidade. Com sua excelente resistência e resistência ao desgaste, estabelece uma base sólida para a operação estável do equipamento. Durante o processo de fundição são realizados dois tratamentos de envelhecimento em forno elétrico. A primeira é após o processamento bruto para eliminar as tensões de fundição e estabilizar a estrutura; a segunda é realizada antes do processamento fino para liberar ainda mais o estresse do processamento. Posteriormente, é realizado o envelhecimento vibratório para eliminar tensões residuais por ressonância e melhorar a estabilidade dimensional da peça fundida. Ao mesmo tempo, o projeto do vão do trilho escalonado foi aumentado para melhorar a rigidez e a capacidade de suporte-de carga dos componentes, reduzir efetivamente a deformação durante o processo de processamento e garantir que o centro de usinagem de pórtico gaCNC ainda possa manter excelente desempenho dinâmico e precisão de processamento em cenários de processamento de alta-precisão e carga pesada-.
ESPECIFICAÇÃO TÉCNICA
| Especificação técnica | FRT-SP4025 | FRT-SP6035 | |
| Viagem | |||
| Viagem da mesa de trabalho (X/Y/Z) | milímetros | 4000/2700/1000 | 6000/3700/1250 |
| Distância da superfície do fuso à mesa de trabalho | milímetros | 300-1300 | 400-1650 |
| Largura do pórtico | milímetros | 2500 | 3500 |
| Caminho ferroviário | Três trilhos de guia de revestimento/dois trilhos de guia lineares, um trilho endurecido | ||
| Mesa de trabalho | |||
| Tamanho da mesa | milímetros | 4000x2000 | 6000x2500 |
| A capacidade máxima de carga da mesa de trabalho | T | 15 | 25 |
| O cone do fuso (diâmetro da luva do modelo) | |||
| O cone do fuso (diâmetro da luva do modelo) | milímetros | BT50/190 | BT50/190 |
| A potência do motor do fuso | kw | 26 | 30 |
| Velocidade do fuso | rpm | 6000 | 6000 |
| Precisão | |||
| Precisão de posição | milímetros | 0.01/1000 | 0.01/1000 |
| Precisão de posição repetida | milímetros | ±0.01 | ±0.01 |
| Tamanho | |||
| Peso líquido | T | 40 | 75 |
opções
Ao selecionar um centro de usinagem CNC tipo pórtico, a mesa rotativa é uma consideração importante. A mesa rotativa vertical é adequada para processar peças complexas multi-facetadas. Pode concluir vários processos em uma única fixação, o que melhora a eficiência; a mesa rotativa horizontal é conveniente para virar peças grandes e expandir a faixa de processamento.
A seleção das cabeças de fresagem depende dos requisitos de processamento. A cabeça de fresagem geral atende à fresagem convencional; a cabeça de fresagem universal pode realizar processamento-multiângulo e se adaptar a superfícies curvas complexas; o cabeçote de fresagem com articulação de cinco-eixos pode realizar o processamento de articulação de cinco{3}}eixos, melhorando significativamente a precisão e a flexibilidade do processamento.
A sonda pode realizar medição on-line e compensação de erros da peça de trabalho, reduzir erros de fixação, melhorar a precisão do processamento e é adequada para cenários de processamento de alta-precisão. A seleção razoável de vários componentes pode permitir que o centro de usinagem do pórtico atenda melhor às diversas necessidades de processamento.
Que tipos de peças podem ser processadas?
Grandes placas e chapas de aço:
Usado na construção naval, construção e fabricação de máquinas pesadas.
As fresadoras de pórtico CNC podem lidar com corte, perfuração e usinagem de placas de aço espessas com alta precisão.
Grandes peças fundidas:
Comum em setores como automotivo, aeroespacial e fabricação de equipamentos pesados.
Isso pode incluir blocos de motor, carcaças de turbinas e outros componentes grandes.
Blocos de metal pesado:
Utilizado na fabricação de moldes e matrizes, especialmente para moldes grandes utilizados nas indústrias automotiva e aeroespacial.
As fresadoras de pórtico CNC podem usinar com precisão esses blocos para criar designs de moldes complexos.
Peças de alumínio e titânio:
Comum em aplicações aeroespaciais onde grandes componentes estruturais e painéis precisam ser usinados.
Esses materiais exigem alta precisão e técnicas de usinagem específicas, que as fresadoras de pórtico CNC podem fornecer.
Grandes componentes para turbinas eólicas:
Como pás e cubos de turbinas que são grandes e requerem usinagem de precisão.
O tamanho e os recursos das fresadoras de pórtico CNC as tornam adequadas para esses componentes de grande-escala.
Componentes Ferroviários:
Incluindo trilhos, truques e outros conjuntos grandes.
Esses componentes geralmente exigem usinagem e perfuração precisas que uma fresadora de pórtico CNC pode realizar.
Peças para máquinas de construção:
Como peças para escavadeiras, guindastes e outras máquinas pesadas.
Essas peças costumam ser grandes, pesadas e exigem soluções de usinagem robustas.
Componentes Aeroespaciais Pesados:
Incluindo grandes peças estruturais para aeronaves, componentes de foguetes e estruturas de satélites.
Os componentes aeroespaciais geralmente exigem alta precisão e usinagem complexa que as fresadoras de pórtico CNC podem fornecer.
Componentes da Indústria Marinha:
Incluindo pás de hélice, componentes do casco e outras peças de grandes navios.
A capacidade de manusear peças grandes e pesadas torna as fresadoras de pórtico CNC ideais para aplicações na indústria naval.
Estruturas de máquinas industriais:
Grandes molduras para diversas máquinas e prensas industriais.
Essas estruturas costumam ser pesadas e exigem usinagem de precisão para garantir montagem e funcionamento adequados.
Perguntas frequentes
P: Você é um comerciante ou uma fábrica?
R: Fábrica
P: Quais são os nossos pontos fortes?
R: Ampla experiência em usinagem, processos e equipes de montagem completas e experiência em comissionamento no exterior.
