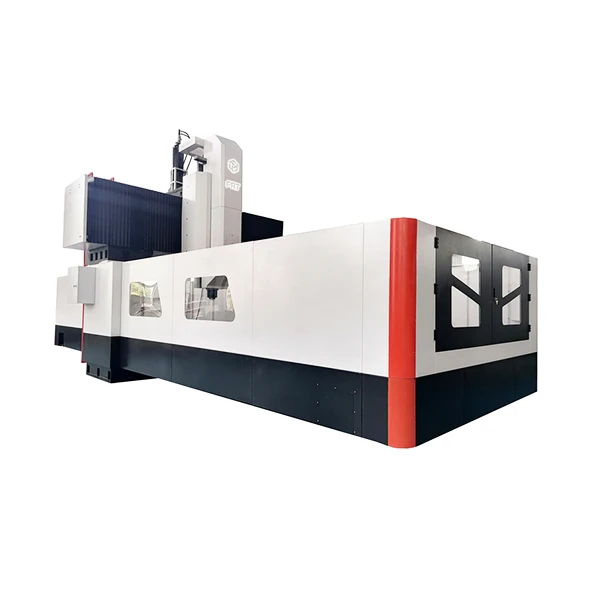

Centro de usinagem de pórtico

Um centro de usinagem de pórtico é uma máquina-ferramenta em grande escala usada para operações de usinagem em setores como aeroespacial, automotivo e de manufatura. Ele apresenta uma estrutura de pórtico que suporta os componentes móveis e a peça de trabalho da máquina. A estrutura do pórtico é normalmente uma estrutura rígida que abrange a área de trabalho da máquina. Proporciona estabilidade e precisão durante as operações de usinagem, permitindo resultados precisos e repetíveis. A estrutura geralmente é projetada em uma configuração semelhante a uma ponte com colunas verticais e uma viga transversal suspensa, semelhante a um guindaste de pórtico. O centro de usinagem incorpora uma variedade de ferramentas e processos para remover material da peça de trabalho, como fresamento, perfuração e corte. É controlado por um sistema computacional, conhecido como CNC (Controle Numérico Computadorizado), que permite a automação e o controle preciso das operações de usinagem.

1, função padrão do sistema de controle CNC

2, sistema de temperatura constante do fuso

3, dispositivo de desligamento automático

4, sistema de unidade hidráulica

5, unidade de fluido de corte

6, sistema de lubrificação automática

7, luz de advertência de três cores

8, luz de trabalho

9, caixa de controle do volante

10, interface RS-232

11, configuração do trocador de calor

12, removedor de cavacos e balde de cavacos

13, parafusos de fundação e almofadas de ajuste de nível

14, manual de operação do controlador e diagrama de circuito

15, Manual de Operação de Segurança Mecânica

16, mesa de teste de precisão

17, proteção contra respingos e porta manual

18, um conjunto de ferramentas de ajuste mecânico

☆Sistema CNC Simens/Mutsubishi/Fanuc/KND

☆ Dispositivo de grade de cada eixo ☆ Revista de disco /revista de corrente

☆Saída de água no centro do fuso 2-7MPa

☆12000-15000 fuso mecânico

☆ Função de quatro eixos

☆ Cabeça de fresagem em ângulo reto

Alta precisão: As fresadoras CNC do tipo pórtico são conhecidas por sua precisão e exatidão excepcionais. Eles utilizam sistemas controlados por computador para executar movimentos precisos e manter tolerâncias rígidas, resultando em produtos acabados de alta qualidade.

Grande área de trabalho: As fresadoras tipo pórtico apresentam uma grande área de trabalho ou espaço de trabalho, graças à sua estrutura robusta de pórtico. Isso lhes permite acomodar peças grandes e lidar com tarefas de usinagem complexas de maneira eficaz.

Versatilidade: Estas máquinas oferecem versatilidade em termos dos tipos de materiais que podem manusear. Eles podem fresar com eficiência vários materiais, como metais, compósitos, plásticos e madeira, tornando-os adequados para uma ampla gama de aplicações.

Capacidade de múltiplos eixos: As fresadoras CNC do tipo pórtico geralmente vêm equipadas com vários eixos de movimento, normalmente três ou mais. Isso permite operações de usinagem complexas, incluindo contorno 3D, fresamento simultâneo e usinagem de peças complexas.

Maior produtividade: Com sua operação automatizada e recursos de alta velocidade, as fresadoras CNC do tipo pórtico podem melhorar significativamente a produtividade. Eles podem executar tarefas de usinagem com velocidade e eficiência, reduzindo o tempo geral de produção e aumentando a produção.

Segurança aprimorada: As fresadoras CNC do tipo pórtico geralmente incorporam recursos avançados de segurança, como botões de parada de emergência, invólucros de proteção e sensores. Estas medidas de segurança ajudam a prevenir acidentes e proteger os operadores durante o processo de usinagem.

Consistência aprimorada: Ao utilizar o controle do computador, as fresadoras tipo pórtico CNC garantem resultados consistentes e repetíveis. Uma vez configurado um programa de usinagem, a máquina pode produzir peças idênticas repetidamente, eliminando erros humanos e mantendo a consistência na produção.

Usinagem de peças complexas: As fresadoras do tipo pórtico são capazes de usinar peças complexas com geometrias complexas. A combinação de movimento multieixo e alta precisão permite lidar com formas, contornos e recursos complexos com facilidade.

Custo-benefício: Embora as fresadoras CNC do tipo pórtico possam ser um investimento significativo, elas oferecem economia a longo prazo. Sua alta produtividade, precisão e eficiência podem levar à redução do desperdício de material, à minimização do retrabalho e à melhoria geral dos processos de fabricação, resultando em economia de custos no longo prazo.

Integração com sistemas CAD/CAM: As fresadoras CNC do tipo pórtico podem ser perfeitamente integradas com software de design auxiliado por computador (CAD) e fabricação auxiliada por computador (CAM). Essa integração permite programação, simulação e otimização eficientes das operações de usinagem, aumentando ainda mais a produtividade e a qualidade.

As fresadoras tipo pórtico CNC são estruturas de mesa de trabalho móvel, compostas principalmente de mesa de trabalho, cama, assento deslizante, coluna. viga transversal, aríete, sistema hidráulico, sistema de lubrificação, sistema pneumático, sistema de filtragem de resfriamento, dispositivo de remoção de cavacos, painel de operação fixo e eletrônico Sistema de controle.

Sistemas de controle avançados

Sistemas de controle avançados para centros de usinagem de pórtico referem-se a componentes sofisticados de software e hardware que melhoram a precisão, a eficiência e a funcionalidade da máquina. Esses sistemas de controle incorporam vários recursos e tecnologias para otimizar o processo de usinagem. Aqui estão alguns exemplos de sistemas de controle avançados comumente encontrados em centros de usinagem de pórtico:

CNC (Controle Numérico Computadorizado): Os centros de usinagem de pórtico são normalmente equipados com sistemas CNC, que utilizam controles computadorizados para controlar com precisão os movimentos da máquina. Os sistemas CNC permitem operação automatizada, posicionamento preciso e repetibilidade.

Usinagem de alta velocidade (HSM): Os sistemas de controle avançados geralmente incorporam a tecnologia HSM, que otimiza a aceleração, a desaceleração e as taxas de avanço da máquina para maximizar a produtividade e, ao mesmo tempo, manter a precisão. O HSM minimiza as vibrações da máquina e melhora o acabamento superficial.

Controle Adaptativo: Os sistemas de controle adaptativo monitoram e ajustam continuamente o processo de usinagem com base em feedback em tempo real. Eles podem compensar automaticamente o desgaste da ferramenta, variações de material e fatores ambientais, garantindo desempenho e precisão consistentes.

Gerenciamento de ferramentas: Os sistemas de controle avançados incluem recursos de gerenciamento de ferramentas que permitem seleção eficiente de ferramentas, monitoramento da vida útil da ferramenta e gerenciamento de troca de ferramentas. Esses recursos otimizam o uso da ferramenta, minimizam o tempo de inatividade e melhoram a produtividade geral.

Integração CAM: Os sistemas de controle podem ser integrados ao software de manufatura auxiliada por computador (CAM) para agilizar os processos de programação e usinagem. Essa integração permite a transferência direta de instruções de usinagem, caminhos de ferramentas e programas de peças do sistema CAM para o centro de usinagem do pórtico.

Controle multieixos: Os centros de usinagem de pórtico geralmente têm vários eixos de movimento, incluindo eixos X, Y e Z, bem como eixos rotacionais. Sistemas de controle avançados fornecem controle e sincronização precisos desses eixos, permitindo operações de usinagem complexas e movimentos simultâneos de vários eixos.

Monitoramento e diagnóstico remoto: Alguns sistemas de controle avançados oferecem recursos de monitoramento e diagnóstico remoto. Os operadores de máquinas e o pessoal de manutenção podem acessar dados em tempo real, monitorar o desempenho e diagnosticar problemas remotamente, melhorando a solução de problemas e a eficiência da manutenção.
