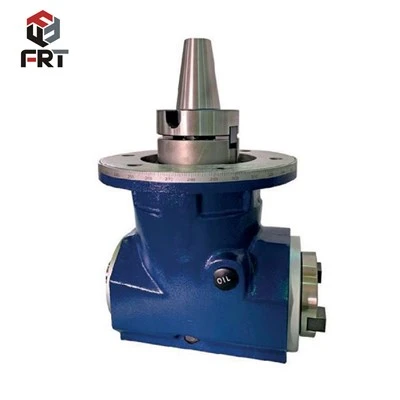

Cabeça de ângulo universal

A cabeça do ângulo universal é uma cabeça de ângulo que pode realizar qualquer ângulo entre o eixo de saída e o eixo de entrada (ajustável dentro da faixa de 0 graus ~ 180 graus). Através do mecanismo universal de transmissão articular (como a estrutura universal da junta universal da junta universal Cross -, articulação universal da gaiola de bola) ou da caixa de engrenagens rotatáveis, a ferramenta pode ser processada em múltiplos ângulos no espaço, quebrando a limitação que a direita tradicional -} pode fixar apenas o processamento de 90 graus e possui a flexibilidade e a flexibilidade.

Centro de usinagem CNC

Os centros de usinagem (incluindo modelos verticais, horizontais e de pórtico) oferecem processos centralizados e um alto grau de automação. As cabeças de moagem universais podem expandir a capacidade de usinagem. Modelos com eixos altos - alimentados e trocadores automáticos de ferramentas (ATCs) podem ser equipados com cabeças de moagem universais com trocadores de ferramentas automáticos. Eles são comumente usados ​​para usinar casas de motor de aeronaves, moldes automotivos e outras aplicações, reduzir os tempos de configuração e melhorar a eficiência e a precisão.

Máquina de empréstimo e moagem

Máquinas de devolução e moagem combinam funções de chato e moagem, tornando -as adequadas para usinar peças grandes e pesadas. As cabeças de moagem universal aprimoram os recursos de usinagem direcional multi -. Sua forte rigidez do fuso e alto torque os tornam compatíveis com as cabeças de moagem universal pesadas -. Eles são comumente usados ​​para mover furos oblíquos em grandes caixas e multi - moagem de ângulo de peças de chassi de máquinas de construção.

Máquina de moagem de pórtico

As máquinas de pórtico oferecem uma grande extensão e alta carga -}, tornando -as adequadas para usinar peças extremamente grandes. As cabeças de moagem universais são acessórios -chave para usinagem não - superfícies ortogonais. Alguns modelos suportam a ligação, permitindo a usinagem de cubos de turbinas eólicas e outras aplicações, resolvendo o problema de girar e apertar peças de grandes dimensões.

Contate agora

Qualquer processamento de ângulo

Suporta o posicionamento do eixo de saída em qualquer ângulo, como horizontal, vertical e inclinado (como 30 graus, 45 graus, 60 graus, etc.) e processa diretamente estruturas complexas, como superfícies inclinadas, orifícios inclinados e superfícies curvas sem dependente do eixo de rotação dos cinco-} eixos.

Multi - processamento contínuo direcional

Alguns modelos altos - suportam o ajuste do ângulo dinâmico (como o controle real - do ângulo do eixo de saída através do sistema CNC) e podem completar multi - moagem de ângulo, perfuração, tapagem e outros processos compostos em um grampo.

Evitação de obstáculos e processamento profundo de cavidade

Use o caminho de transmissão flexível para ignorar a área de interferência entre o eixo da máquina -ferramenta e a peça de trabalho (como acessórios, estruturas elevadas) e vá profundamente na cavidade complexa para completar o processamento (como o sistema de orifícios oblíquos da caixa do motor da aeronave).

Processamento de superfícies curvas complexas e estruturas oblíquas

Campo aeroespacial: orifícios oblíquos do rebite em peles de asas de aeronaves, moagem complexa de superfície de lâminas de turbinas.
Indústria do molde: processamento de superfície inclinado de blocos superiores inclinados de moldes de injeção, moagem de canal de fluxo inclinado de moldes de matriz - fundindo.

Multi - Processamento do sistema de orifício de ângulo

Peças automotivas: orifícios do canal de óleo oblíquo em cilindros do motor, multi - orifícios de montagem de ângulo nas juntas de direção.
Máquinas de engenharia: três - sistema de orifício dimensional de corpos da válvula hidráulica (são necessários ângulos múltiplos para cruzar - penetrar).

Processamento em ambientes especiais

Construção naval: Processamento de ranhura de solda de filete inclinado de peças estruturais do casco.
Cenário de manutenção: multi - ângulo Processamento suplementar de equipamento em um pequeno espaço (como orifícios de manutenção oblíqua de flanges de tubo).
