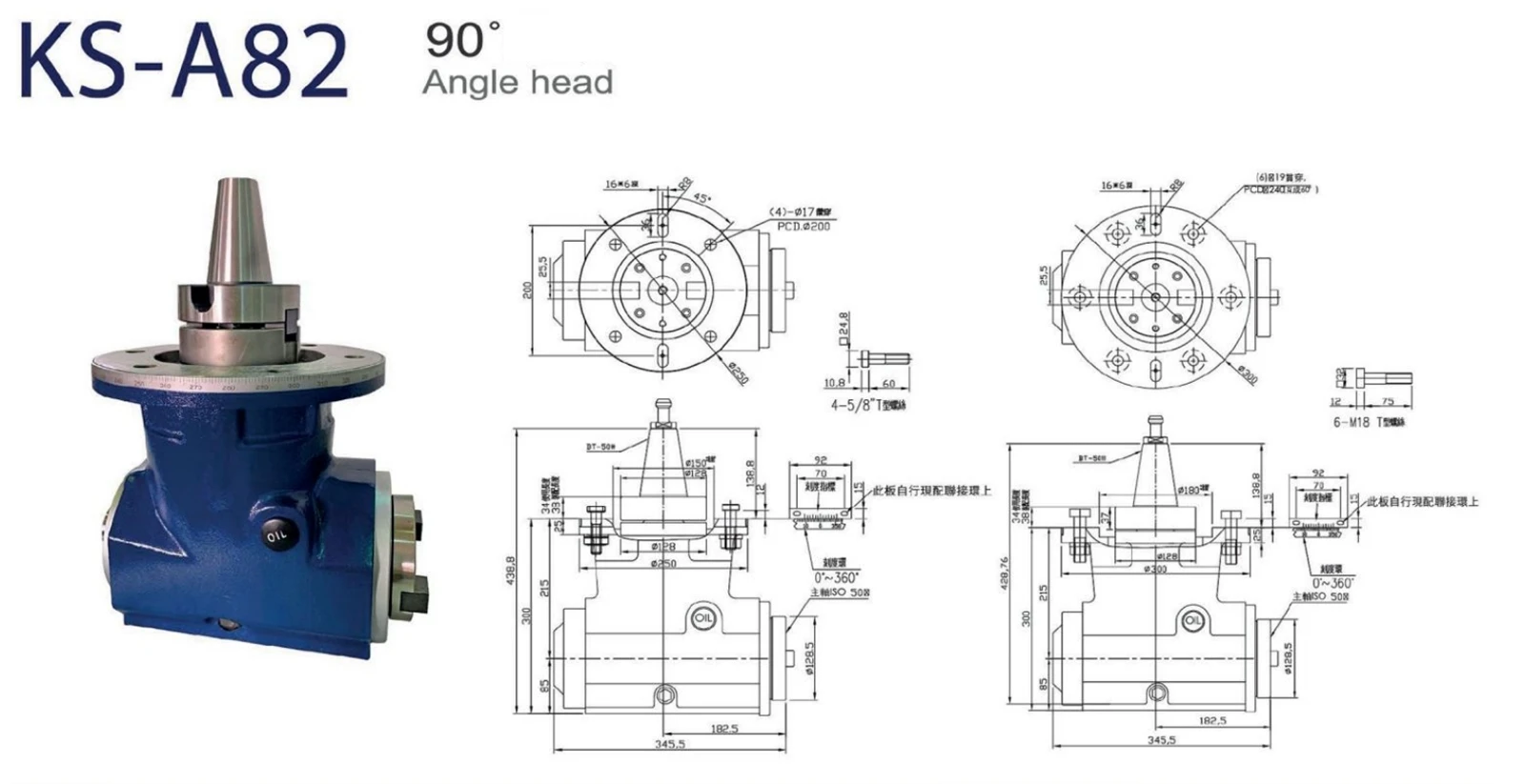

Cabeça de ângulo reto

A cabeça de moagem de ângulo reto é um tipo típico de cabeça de ângulo. Seu eixo de saída é organizado verticalmente a 90 graus para o eixo de entrada. A direção da transmissão de energia do eixo da máquina -ferramenta é alterada através da transmissão de engrenagens (como engrenagens de chanfro), para que a ferramenta possa ser processada da direção horizontal ou vertical para a direção vertical ou horizontal, quebrando a limitação da direção fixa do eixo tradicional da máquina -ferramenta.

Processamento de superfície\/lateral vertical

Realize diretamente a moagem, a perfuração, o chato e outras operações na lateral, superfície superior, parede vertical e outras superfícies da peça de trabalho que não podem ser processadas diretamente pelos eixos tradicionais, sem girar a peça de trabalho.

Integração de processamento multidirecional

Realize recursos de processamento de vários ângulos semelhantes às máquinas-ferramentas de cinco eixos em máquinas-ferramentas de três eixos (como centros de usinagem vertical), reduza o número de tempos de fixação da peça de trabalho e melhore a eficiência e a precisão do processamento.

Cavidade profunda\/processamento de lacunas estreitas

Use o eixo de saída estendido para penetrar profundamente na cavidade profunda ou no espaço estreito da peça de trabalho para processar a estrutura vertical interna (como o orifício da parede lateral da cavidade do molde).

Contate agora

Campo de usinagem

Peças da caixa: sistema de orifícios laterais e processamento de ranhura da caixa da caixa de velocidades, corpo da bomba, etc.
Fabricação de moldes: moagem lateral da cavidade e processamento de orifício superior inclinado do molde de injeção e molde de fundição.
Partes de flange\/disco: processamento de chefes, ranhuras ou orifícios parafusos perpendiculares à direção do eixo.

Processamento de estrutura especial

Campo aeroespacial: orifícios de conexão vertical e moagem lateral das costela das peças estruturais da aeronave.
Indústria automotiva: orifícios do canal de petróleo na lateral do bloco de cilindros do motor e orifícios de montagem de engrenagem na lateral da caixa da caixa de engrenagens.

Processamento de espaço confinado

Quando o tamanho da peça de trabalho é grande ou a estrutura é complexa, a cabeça do ângulo reto pode evitar a interferência entre o eixo da máquina -ferramenta e a peça de trabalho e realizar o processamento de "ângulo reto".

1. Tipo de interface

Interface do manipulação: deve ser totalmente correspondido com a interface do eixo da máquina -ferramenta, os comuns são:
BT30\/BT40\/BT50 (interface tradicional, adequada para processamento geral)
HSK-A63\/HSK-E40 (alta velocidade e alta precisão, para um bom trabalho)
CAT40 (American Standard, adequado para máquinas -ferramentas importadas)
Método de instalação: Algumas cabeças de ângulo precisam ser instaladas com mangas ou flanges de transição, e o tamanho da face do eixo da máquina -ferramenta deve ser medido com antecedência para confirmar o método de instalação. ​

2. Parâmetros de desempenho de transmissão

Taxa de transmissão: Assim como a mudança de engrenagens em um carro, a velocidade 1: 1 permanece inalterada, a velocidade de 1: 2 diminui, mas "mais poderosa", selecione conforme necessário. ​
Velocidade máxima: limitado por engrenagens e rolamentos, ele deve ser capaz de "correr tão rápido" ou ainda mais rápido que o eixo da máquina -ferramenta. ​
Torque máximo: a "força" durante o processamento deve ser suficiente. Para mover materiais rígidos, como peças de aço, engrenagens pesadas com "potência" devem ser selecionadas.

3. Parâmetros de geometria e precisão

Comprimento do eixo de saída: O comprimento do eixo é adequado para o processamento profundo da cavidade, mas é fácil agitar se for muito longo, portanto, tanto a profundidade quanto a estabilidade devem ser levadas em consideração. ​

Nível de precisão:
Extenção radial (erro não excedendo 0. 005mm é considerado de alta precisão)
Movimento axial (não excedendo 0. 003mm)
Erro vertical (Ao processar superfícies verticais, o erro para cada 1 0 0mm não é superior a 0,01 mm)
Dimensões: tenha cuidado para não deixar a cabeça do ângulo "lutar" com a capa protetora da máquina -ferramenta e a fixação da peça de trabalho e preste mais atenção aos lugares com espaço pequeno. ​

4. Parâmetros de carga e ambientais

Peso: as cabeças de ângulo pesado podem aumentar a carga no eixo, portanto, verifique se a máquina -ferramenta pode "suportar". ​
Método de resfriamento: suporta o resfriamento do centro do fuso, adequado para buracos profundos ou processamento de alta intensidade. ​
Temperatura de trabalho: para processamento de alta velocidade ou longo prazo, preste atenção à dissipação de calor da caixa de câmbio e adicione um sistema de refrigeração, se necessário.

5. Requisitos de função adicionais

Compatibilidade automática de alteração de ferramentas (ATC): se o sistema de alteração automática de ferramentas da máquina é suportada, as unhas de tração correspondentes e as estruturas de posicionamento precisam ser configuradas.
Integração do sensor: Os modelos de ponta podem ter sensores de temperatura e vibração integrados para monitorar o status de processamento em tempo real (adequado para cenários de processamento de precisão).
