Sonda de toque CNC

As sondas de toque CNC são dispositivos de inspeção de precisão para máquinas-ferramentas CNC. Eles podem concluir automaticamente o alinhamento do sistema de coordenadas da peça, a inspeção de precisão dimensional e o monitoramento de desgaste e quebra de ferramentas, substituindo a medição manual, fornecendo-feedback de dados em tempo real e compensando erros de usinagem, melhorando significativamente a precisão e a eficiência da usinagem. Eles são amplamente utilizados na usinagem CNC de moldes e peças mecânicas de precisão.

Enviar inquérito

Introdução de Produto

Descrição dos produtos

CO apalpador NC é um dispositivo de detecção de alta{0}}precisão usado para máquinas-ferramentas CNC (como centros de usinagem, fresadoras, tornos, etc.), usado principalmente para medição de tamanho de peças, posicionamento de posição, monitoramento de processos de usinagem e compensação de erros. Ele realiza operações de medição automatizadas vinculando-se ao sistema CNC da máquina-ferramenta e é um componente chave para garantir precisão e eficiência de usinagem na fabricação inteligente moderna.

Princípio de funcionamento

As sondas de toque CNC são acessórios de inspeção de precisão instalados no fuso ou na mesa de trabalho de máquinas-ferramentas CNC. Como um dispositivo essencial para usinagem automatizada, eles podem medir automaticamente desvios de fixação da peça, características geométricas, dimensões da ferramenta e condições de desgaste on-line por meio de métodos de inspeção com ou sem{1}}contato. Os dados são então retornados ao sistema CNC para-compensação de parâmetros em tempo real, eliminando assim erros de usinagem, reduzindo a intervenção manual e estabelecendo um sistema de controle-de circuito fechado para usinagem de "inspeção-compensação-da máquina-ferramenta.

Descrição dos produtos

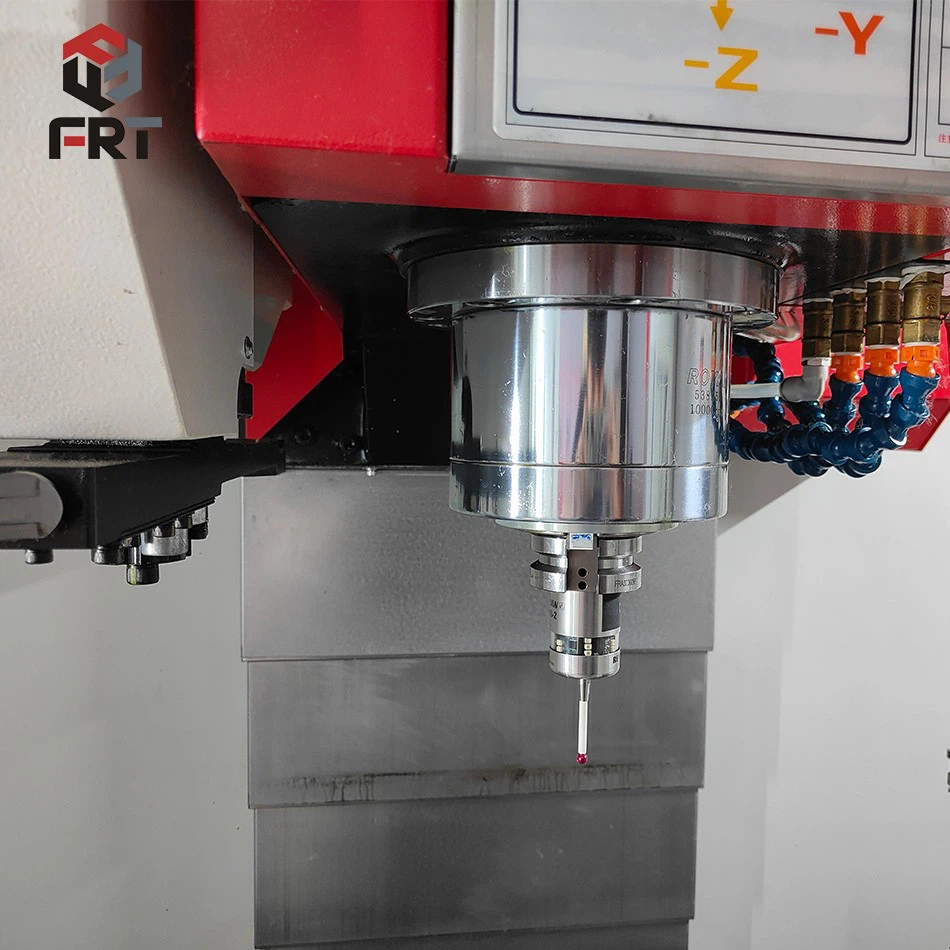

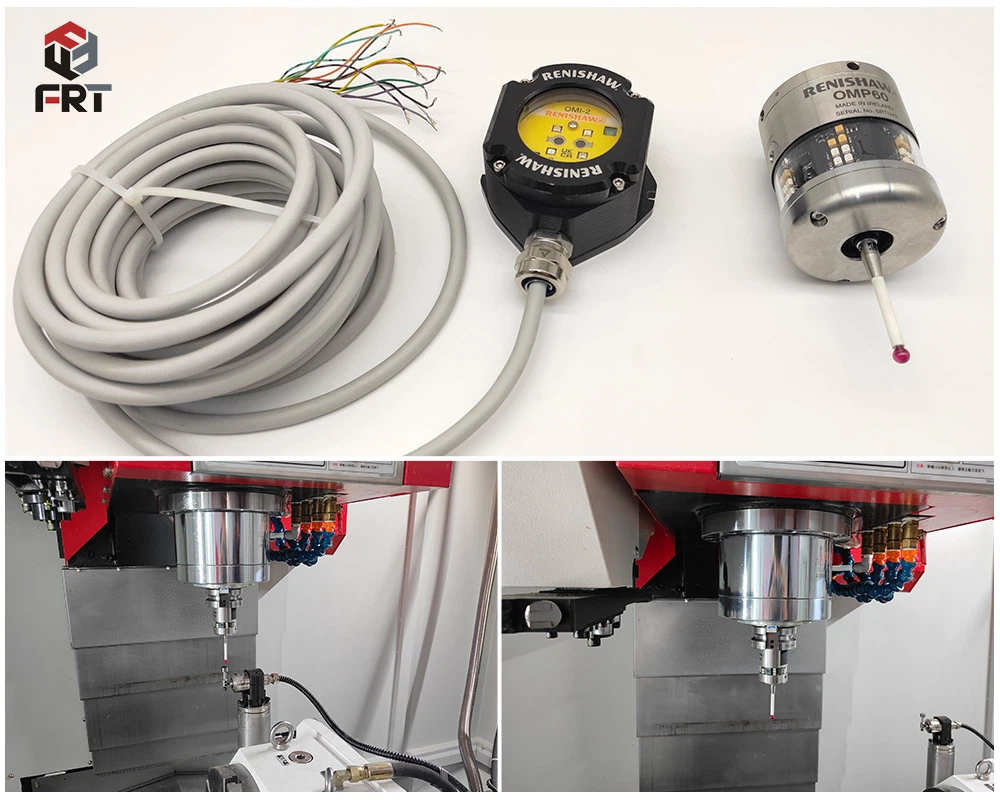

CNC touch probe

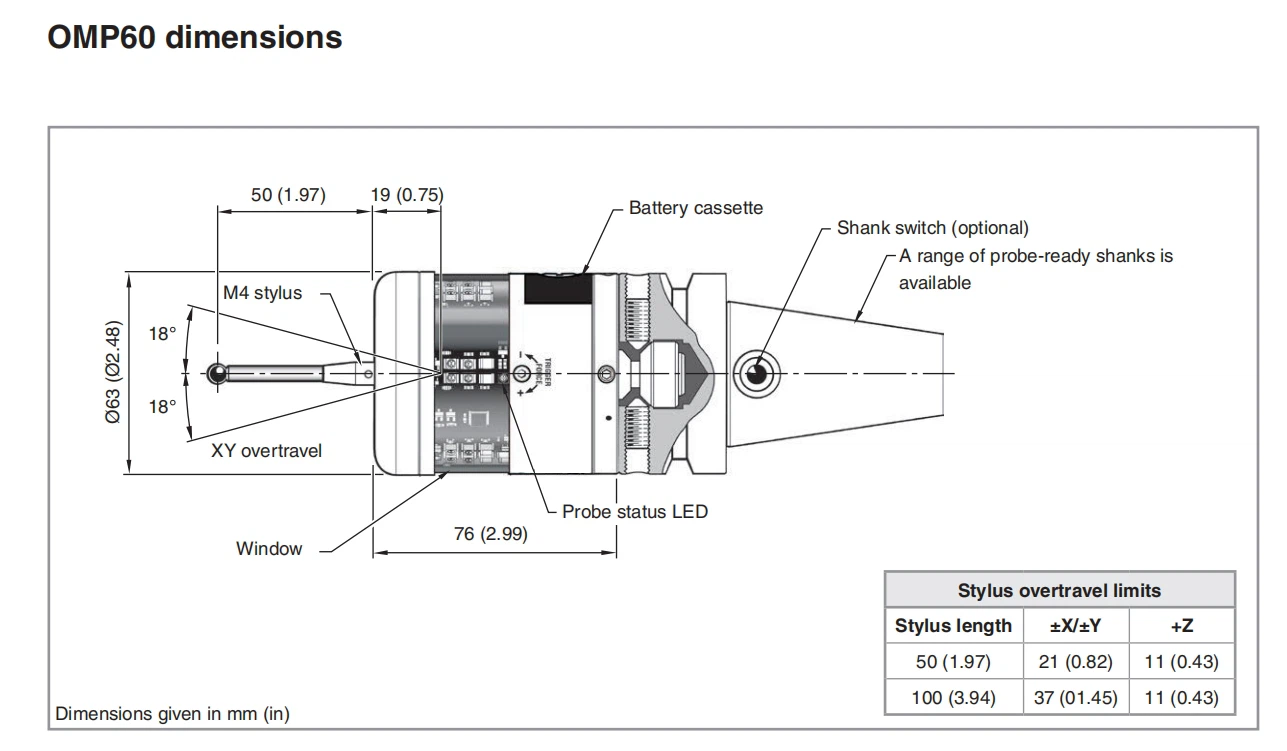

OMP 60

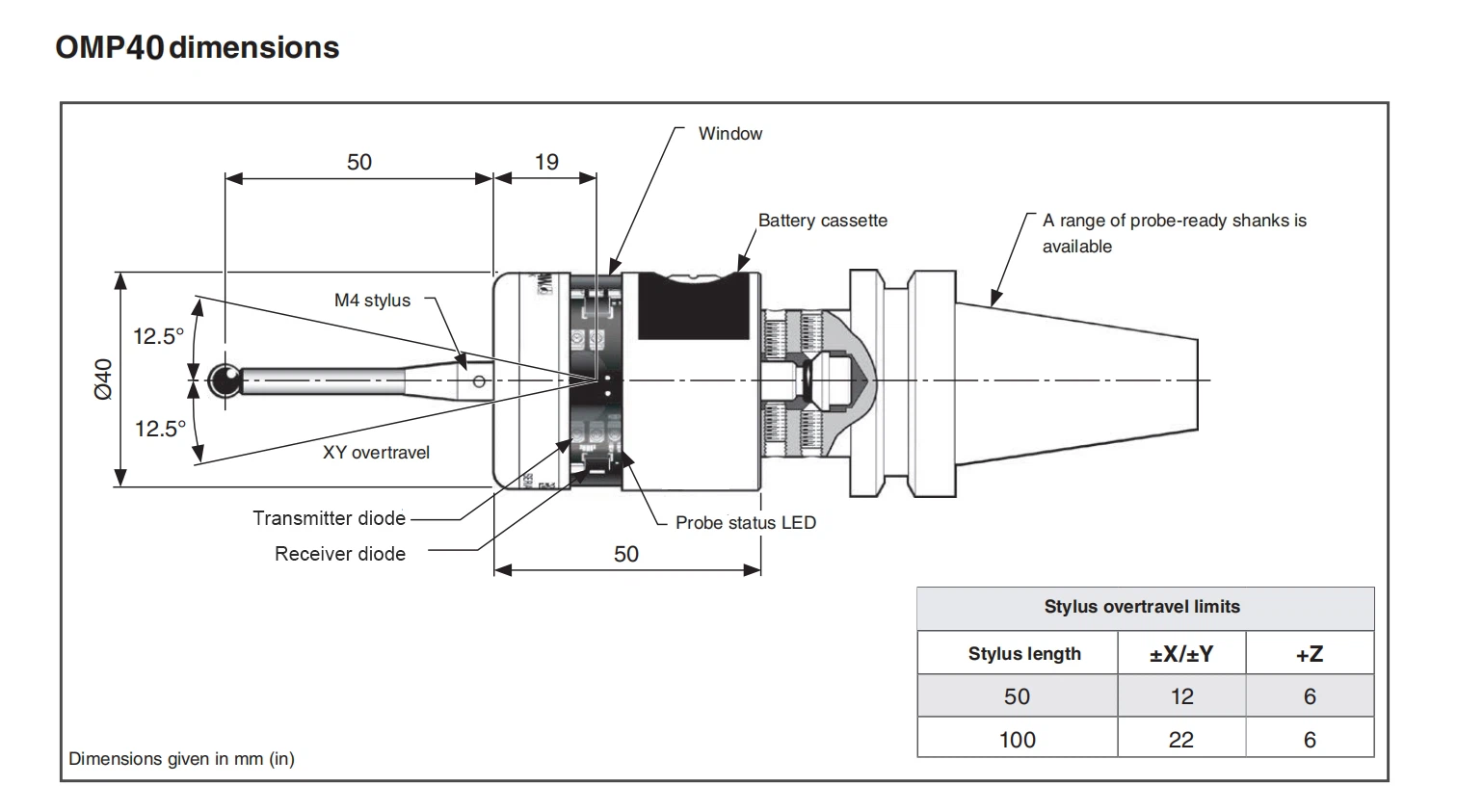

OMP40

Especificação OMP 60

Especificação
Configuração óptica		Modulado	Legado
Aplicação principal		Inspeção de peças e configuração de trabalho-em centros de usinagem de todos os tamanhos e máquinas multitarefas-de pequeno a médio porte.
Tipo de transmissão		Transmissão óptica infravermelha de 360 graus (modulada ou legada)
Interfaces compatíveis		OMI-2,OMI-2T,OMI-2H,OM1-2Cor OSI/OMM-2	OMI ou OMM/MI 12
Faixa operacional		Até 6 m (19,7 pés)
Estilos recomendados		Cerâmica, comprimentos de 50 mm (1,97 pol.) a 150 mm (5,91 pol.)
Peso sem haste (incluindo baterias)		885g(31,22 onças)
Opções-ligar/desligar{1}}		Óptico ligado Óptico desligado ou temporizador desligado Spin on Spin off ou temporizador desligado Haste ligada Haste desligada
Vida útil da bateria (2 x AA 3,6 V lítio-cloreto de tionila)	Vida de espera	Máximo de 1.767 dias, dependendo da opção-ligar/desligar-.
	Uso contínuo baixo consumo de energia	Máximo de 690 horas, dependendo da opção-ligar/desligar-.	Máximo de 880 horas, dependendo da opção-ligar/desligar-.
Sentir direções		±X, ±Y, +Z
Repetibilidade unidirecional		1,00 um (40 yin) 2σ(ver nota 1)
Força de disparo da caneta (ver notas 2 e 3) Força baixa XY Alta força XY Direção +Z		0,75 N, 76 gf (2,70 onças) 1,40 N, 143 gf (5.04 0zf) 5,30 N, 540 gf (19,06 onças)
Selagem		IPX8 (EN/IEC 60529)
Temperatura operacional		+5 'C a +55 grau (+41 grau F a +131 grau F)

Entre em contato agora

Funções principais

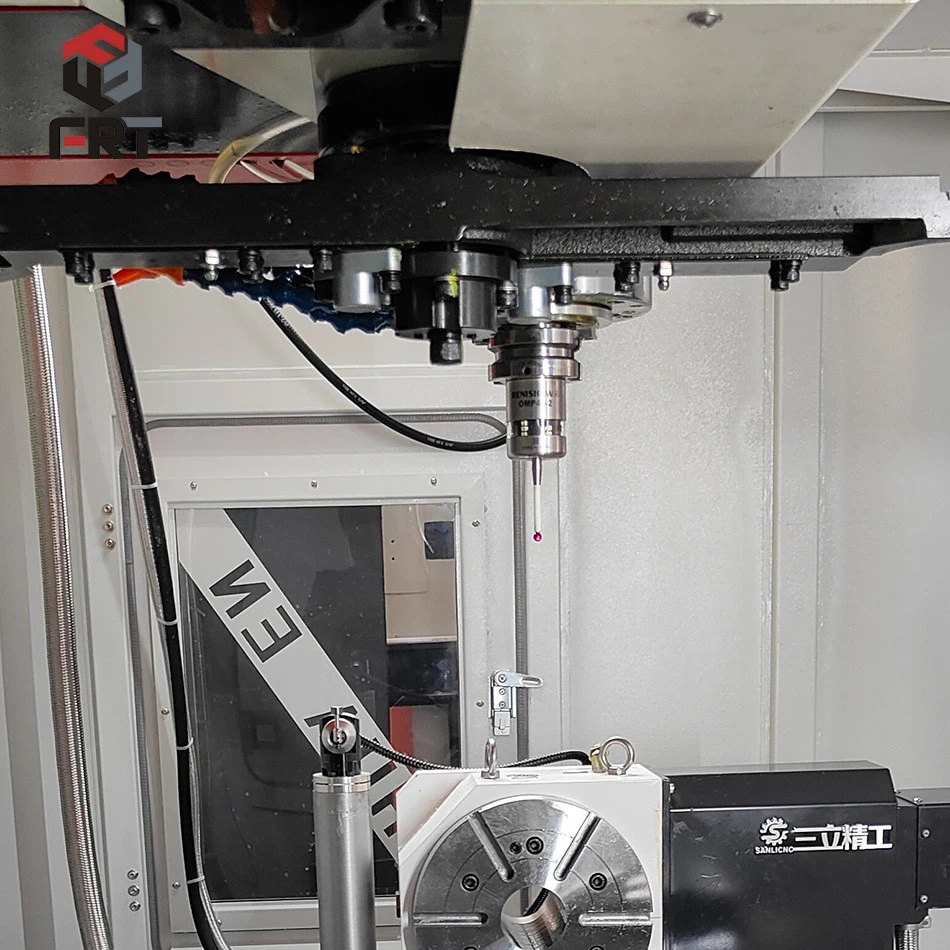

applications of cnc touch probe

Um apalpador de máquina-ferramenta CNC é um dispositivo de inspeção de alta-precisão montado no fuso ou na mesa de trabalho da máquina-ferramenta. Sua principal função é medir automaticamente a peça durante a usinagem, permitindo a configuração automática do sistema de coordenadas da peça, compensação do comprimento e raio da ferramenta, inspeção on-line e compensação de erros das dimensões da peça e avaliação da qualidade da superfície usinada. Ele pode reduzir o tempo auxiliar, melhorar a precisão e a consistência da usinagem e reduzir os erros e a intensidade de trabalho da medição manual, tornando-o particularmente adequado para produção em massa e usinagem de peças de alta{3}}precisão.
